迷你型記錄儀4通道
迷你型記錄儀4通道
上海繹捷R2004經濟型藍屏無紙記錄儀是以先進的32位CPU為核心、輔以大規模集成電路和圖形液晶顯示器的新型智能化記錄儀表，儀表顯示信息量大、操作簡單、界面友好，下面是主要功能特點：
◆ 采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現4路信號采集、記錄、顯示和2路報警；
◆ 采用256M 大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
◆ 全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；
◆ 顯示工程量數據的數值范圍更寬，可顯示4 位數值：-999~9999；
◆ 剪貼板的復制和粘貼功能方便用戶的參數設置；
◆ 2路繼電器報警輸出，同時指示各路報警的下下限、下限、上限、上上限報警；
◆ 支持外接微型打印機，手動打印數據、曲線，滿足用戶現場打印的需求；
◆ 配備標準USB接口，支持USB 1.1 、2.0 優盤，歷史數據轉存快捷方便；
◆ 標準串行通訊接口：RS232C和RS485，支持Modbus RTU協議；
◆ 采用高效綠色開關電源，交直流兩用，85～264VAC或120～370VDC電壓輸入，輸入頻率范圍47～63Hz；
◆ 儀表集成硬件實時時鐘，掉電情況下時鐘也能準確運行，更方便企業計量管理；
◆ 多種附加功能可選：歷史曲線、累積報表、變送輸出等，注：開通附加功能需定制。

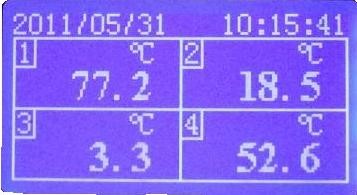

1、  更“靚麗” 采用知名廠商128*64點陣藍屏液晶顯示器，讓經濟型的小表記錄儀也絢麗起來，品質提升價格不升，改變由這里開始 |
 |

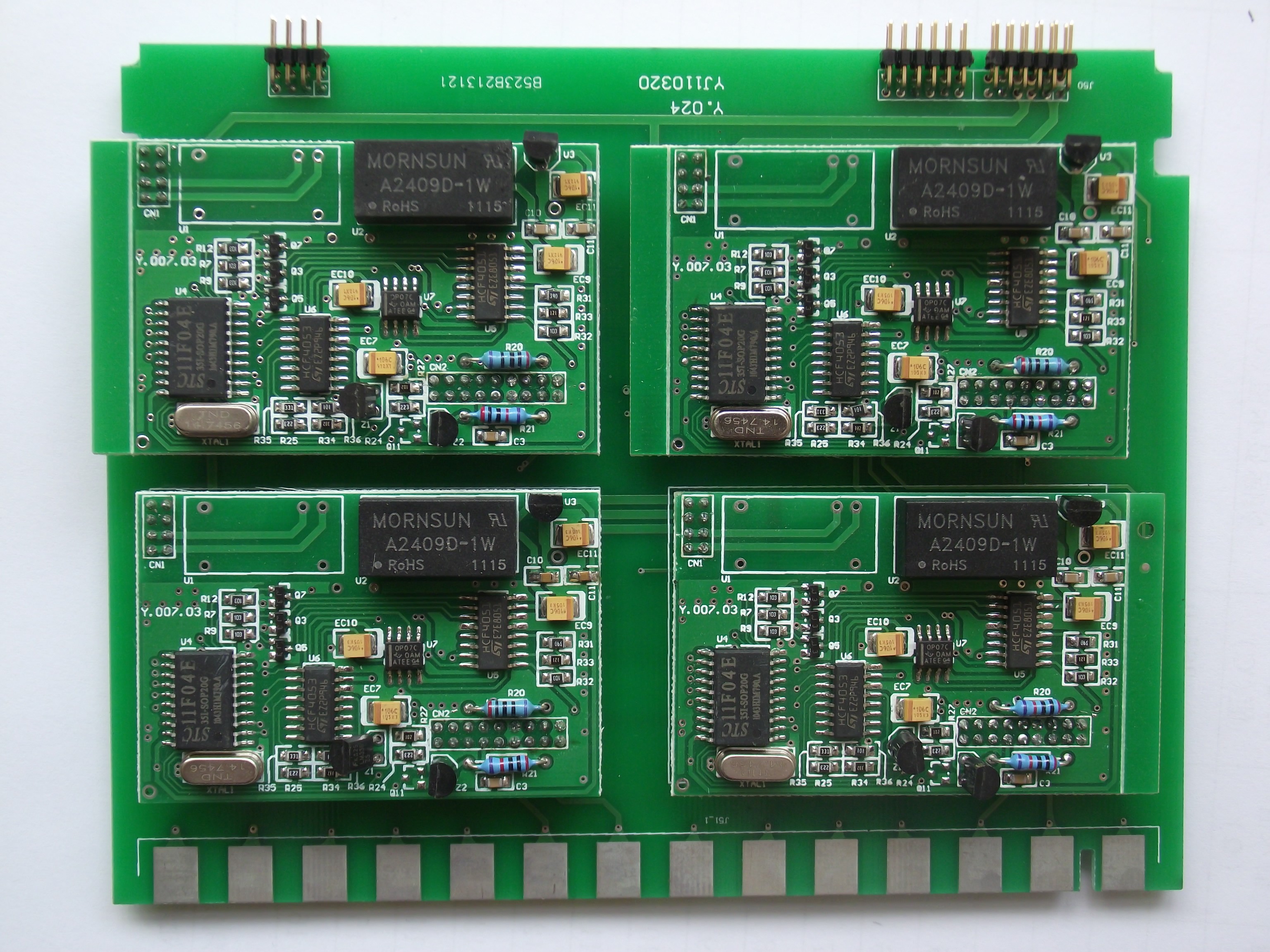

2、  更穩定可實現從采樣的物理隔離，到采樣的供電隔離到傳感器的配電隔離；真真正正實現了全隔離儀表在現場抗干擾性更強，現場使用更加穩定 |
 |

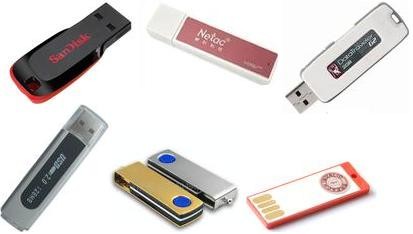

3、  更便捷可以做到U盤兼容無限量，1G、2G、4G 8G…16G; 兼容sandisk、郎科、金世頓等品牌；兼容0EM、非品牌山寨U盤，讓使用無拘無束，更自由自在 |
 |
Ø 屏幕： 128*64點陣藍屏液晶顯示器（LCD）；
Ø 精度： 實時顯示：±0.2% F.S.；
追憶精度：±0.2% F.S.；
（注：熱電偶應去掉冷端誤差；）
Ø 輸入規格：全隔離萬能輸入，1～4通道信號輸入，通道間全隔離，隔離電壓大于1000V；
Ø 隔離阻抗： 20MΩ @ 1000V；
Ø 記錄容量： 64/128/192/248MB（FLASH容量可選擇）；
Ø 電壓輸入：0-5V、1-5V、0-20mV、0-100mV （ >1MΩ）；
Ø 電流輸入：0-10mA、0-20mA、4-20mA（阻抗250Ω）；
Ø 熱電阻： PT100、Cu50（要求三線電阻平衡，引線電阻<10Ω）；
Ø 熱電偶： S、B、K、T、R、E、N、J、F2；
Ø 其它輸入信號或分度號需在訂貨時說明；
Ø 配電輸出： 變送器集中配電+24VDC，支持多路隔離配電，配電≤30mA/路；
Ø 繼電器報警輸出：2路繼電器觸點輸出，觸點容量3A@220VAC/1A@30VDC，可組態上上限、上限、下限、下下限報警；
Ø 通訊、打印：通訊接口----RS232C或RS485，波特率----（1200、2400、9600、19200），打印接口----RS232C直接連接微型打印機；
Ø 記錄間隔：1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒可選；

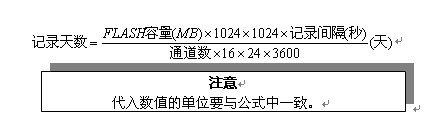

Ø 記錄時間：記錄時間的長短與FLASH存儲器容量、輸入點數、記錄間隔有關，計算公式如下：
Ø 數據備份和轉存： 1G、2G、4G、8G、16G及其它可以兼容的U盤；
Ø 熱電偶冷端補償誤差： ±1℃ ；
Ø 斷電保護： 內置FLASH存儲器保護參數和歷史數據，斷電后可永久保存；
Ø 集成硬件時鐘：掉電后也能準確運行；
Ø 時鐘誤差： ±1 分/月；
Ø 供電電源： 85VAC-264VAC，47～63HZ；
Ø 環境溫度： 0～50℃、避免日光直曬；
Ø 環境濕度： 0～85%R.H；
Ø 凈重：≤1.0Kg
